TA7291P ブラシ付きモータドライバIC

商品詳細

特殊IC

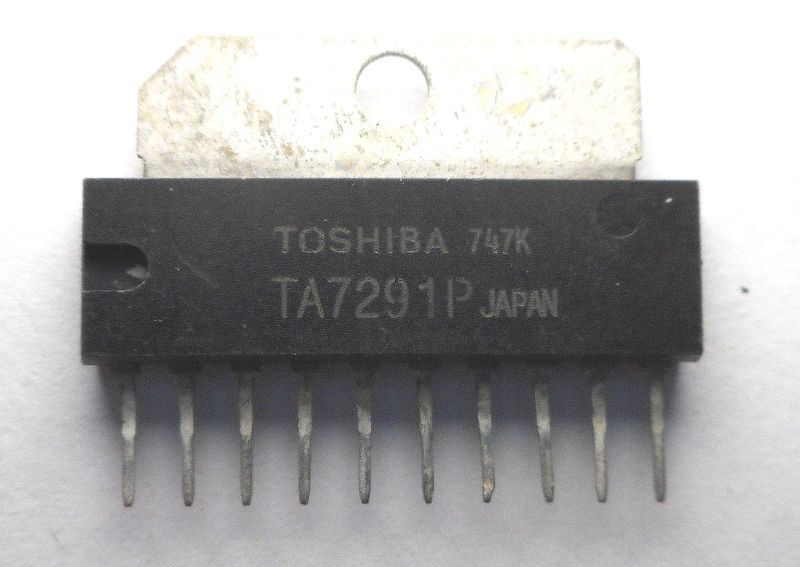

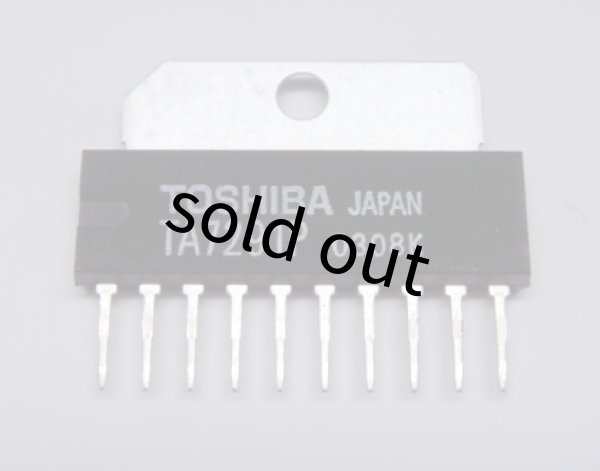

TA7291P ブラシ付きモータドライバIC [5917]

販売価格: 300円(税込)

商品詳細

■ 動作電源電圧範囲 : VCC (opr) = 4.5〜20 V
: VS (opr) = 0〜20 V
: Vref (opr) = 0〜20 V
* VCC、VS はどのような大小条件でも誤
動作しません。
ただし、Vref≦VS となるように使用して
ください。
* VS は 0V からですが、内部ロス(Vsat)を
考えた電圧を印加しませんと、負荷は駆動
できません。
z 出力電流 : P タイプ 1.0 A (AVE.) 2.0 A (PEAK)
S/F タイプ 0.4 A (AVE.)1.2 A (PEAK)
z 熱しゃ断回路内蔵、出力端子プロテクタ回路内蔵
z 逆起電力吸収用ダイオード内蔵
z 入力ヒステリシス回路内蔵
z スタンバイ回路内蔵
■中華製品で東芝製ではありません

他の写真

TA7291P/S/SG/F/FG は、正・逆転切り替え用としてブリッジドラ
イバで正転・逆転・ストップ・ブレーキの 4 モードがコントロール
できます。
出力電流は、1.0A (AVE.) および 2.0A (PEAK) (TA7291P) 、0.4 A
(AVE.) および 1.2A (PEAK) (TA7291S/F) を取り出せます。特に
VTR のフロントローディング・テープローデイング・キャプスタン・
リール用として最適な回路構成であり、出力側と制御側の二系統電
源端子かつ出力側にはモータ電圧を制御できる Vref 端子を持ってお
り、モータへの印加電圧調整ができます。また入力電流が少なく
CMOS との直結が可能です。

中華製なので作りが雑です。
動作は問題ありません。
